防耐火認定図書

仕様図は代表的な仕様を掲載しております。詳細は認定書をご確認ください。

せっこうボード目地処理材は、せっこうボードメーカーが推奨するものを使用してください。

縦張り時の縦継ぎ部にアルミ縦用スターター15を使用すると、防耐火構造認定の対象外となります。

アイジーサイディング 鉄骨下地/防火構造

認定番号をクリックするとPDF形式の認定書が表示されます。

  • タテ
  • 直張
  • せっこうボード下張り
認定番号 :  PC030NE-0084
  • 鉄骨
    下地
  • 防火
PC030NE-0084タテ

対応商品
商品名 たて張り よこ張り
SF-ガルスパンJF -
SF-ガルブライトJF -
SF-ガルステージシャインJ -
銘壁スタッコJ -
胴縁間隔
910mm以下

※銘壁スタッコJの胴縁間隔は610mm以下としてください。
備考
・せっこうボードは、厚さ12.5mm以上と9.5mm以上の重ね張りも可能です。

・縦継ぎ部の胴縁は、2C100×50×20×2.3以上または□100×100×2.3以上としてください。
  • ヨコ
  • 通気・直張
  • せっこうボード下張り
認定番号 :  PC030NE-0211(1) PC030NE-0211(2)
  • 鉄骨
    下地
  • 防火

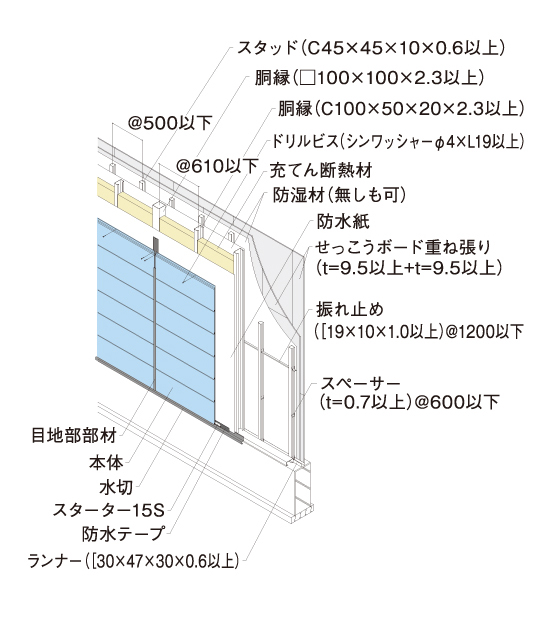

PC030NE-0211ヨコ

対応商品
商品名 たて張り よこ張り
SF-ガルスパンJF -
SF-ガルブライトJF - -
SF-ガルステージシャインJ - -
銘壁スタッコJ - -
備考
・せっこうボードは、厚さ12.5mm以上と9.5mm以上の重ね張りも可能です。
・せっこうボード目地処理材としてロックウールフェルト系テープ(厚さ4mm×幅100mm以上×密度190kg/m3以上)が必須となります。
・純正部材としてロックウールフェルトS100(厚さ4mm×幅100mm×25m巻)を準備しております。
・通気構法(木胴縁5×40以上@610以下)にも対応可能です。サイディングを留め付けるテクスビスシンワッシャーは木胴縁を貫通させ鉄骨胴縁に効かせてください。
・横継ぎ部の胴縁は、2C100×50×20×2.3以上または□100×100×2.3以上としてください。
  • ヨコ
  • 通気・直張
  • せっこうボード下張り
認定番号 :  PC030NE-0232
  • 鉄骨
    下地
  • 防火
PC030NE-0232ヨコ

対応商品
商品名 たて張り よこ張り
SF-ガルスパンJF - -
SF-ガルブライトJF - -
SF-ガルステージシャインJ -
銘壁スタッコJ - -
備考
・せっこうボードは、厚さ12.5mm以上と9.5mm以上の重ね張りも可能です。
・せっこうボード目地処理材としてロックウールフェルト系テープ(厚さ4mm×幅100mm以上×密度190kg/m3以上)が必須となります。
・純正部材としてロックウールフェルトS100(厚さ4mm×幅100mm×25m巻)を準備しております。
・通気構法(木胴縁12×40以上@610以下)にも対応可能です。サイディングを留め付けるテクスビスシンワッシャーは木胴縁を貫通させ鉄骨胴縁に効かせてください。
・横継ぎ部の胴縁は、2C100×50×20×2.3以上または□100×100×2.3以上としてください。
  • ヨコ
  • 通気・直張
  • せっこうボード下張り
認定番号 :  PC030NE-0248
  • 鉄骨
    下地
  • 防火
PC030NE-0248ヨコ

対応商品
商品名 たて張り よこ張り
SF-ガルスパンJF - -
SF-ガルブライトJF -
SF-ガルステージシャインJ - -
銘壁スタッコJ - -
備考
・せっこうボードは、厚さ12.5mm以上と9.5mm以上の重ね張りも可能です。
・せっこうボード目地処理材としてロックウールフェルト系テープ(厚さ4mm×幅100mm以上×密度190kg/m3以上)が必須となります。
・純正部材としてロックウールフェルトS100(厚さ4mm×幅100mm×25m巻)を準備しております。
・通気構法(木胴縁12×40以上@610以下)にも対応可能です。サイディングを留め付けるテクスビスシンワッシャーは木胴縁を貫通させ鉄骨胴縁に効かせてください。
・横継ぎ部の胴縁は、2C100×50×20×2.3以上または□100×100×2.3以上としてください。
  • タテ
  • 直張
  • せっこうボード内装張り
認定番号 :  PC030NE-0215(1) PC030NE-0215(2)
  • 鉄骨
    下地
  • 防火
PC030NE-0215-1タテ
PC030NE-0215-2タテ

対応商品
商品名 たて張り よこ張り
SF-ガルスパンJF -
SF-ガルブライトJF - -
SF-ガルステージシャインJ - -
銘壁スタッコJ - -
備考
・充てん断熱材として以下の断熱材が使用できます。
グラスウール、ロックウール
・縦継ぎ部には、水切15Sと縦用スターター15の施工が必須となります。
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
・縦継ぎ部の胴縁は、2C100×50×20×2.3以上または□100×100×2.3以上としてください。

(注)せっこうボードの目地処理はガラス繊維テープ(厚さ0.2mm以上、幅50mm以上)+せっこうボード目地処理材(材質:せっこう系または炭酸カルシウム系、使用量:30g/m以上)を使用してください。
  • タテ・ヨコ
  • 通気・直張
  • 充てん断熱 無機繊維系
  • せっこうボード内装張り
認定番号 :  PC030NE-0263
  • 鉄骨
    下地
  • 防火
PC030NE-0263タテ
PC030NE-0263ヨコ

対応商品
商品名 たて張り よこ張り
SF-ガルスパンJF - -
SF-ガルブライトJF
SF-ガルステージシャインJ - -
銘壁スタッコJ - -
備考
・充てん断熱材として以下の断熱材が使用できます。
グラスウール、ロックウール
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
・横継ぎ部の左右サイディング本体の間隔は15mm以下としてください。
・通気構法(木胴縁12×40以上@610以下)にも対応可能です。サイディングを留め付けるテクスビスシンワッシャーは木胴縁を貫通させ鉄骨胴縁に効かせてください。
  • ヨコ
  • 通気・直張
  • 充てん断熱 無機繊維系
  • せっこうボード内装張り
認定番号 :  PC030NE-0241(1) PC030NE-0241(2)
  • 鉄骨
    下地
  • 防火
PC030NE-0241-1ヨコ
PC030NE-0241-2ヨコ

対応商品
商品名 たて張り よこ張り
SF-ガルスパンJF - -
SF-ガルブライトJF - -
SF-ガルステージシャインJ -
銘壁スタッコJ - -
備考
・充てん断熱材として以下の断熱材が使用できます。
グラスウール、ロックウール
・横継ぎ部の左右サイディング本体の間隔は15mm以下としてください。
・通気構法(木胴縁12×40以上@610以下)にも対応可能です。サイディングを留め付けるテクスビスシンワッシャーは木胴縁を貫通させ鉄骨胴縁に効かせてください。
・横継ぎ部の胴縁は、2C100×50×20×2.3以上または□100×100×2.3以上としてください。

(注)せっこうボードの目地処理はガラス繊維テープ(厚さ0.2mm以上、幅50mm以上)+せっこうボード目地処理材(材質:せっこう系または炭酸カルシウム系、使用量:30g/m以上)を使用してください。
  • ヨコ
  • 通気・直張
  • 充てん断熱 無機繊維系
  • せっこうボード内装張り
認定番号 :  PC030NE-0252(1) PC030NE-0252(2)
  • 鉄骨
    下地
  • 防火
PC030NE-0215-1ヨコ
PC030NE-0215-2ヨコ

対応商品
商品名 たて張り よこ張り
SF-ガルスパンJF - -
SF-ガルブライトJF -
SF-ガルステージシャインJ - -
銘壁スタッコJ - -
備考
・充てん断熱材として以下の断熱材が使用できます。
グラスウール、ロックウール
・横継ぎ部の左右サイディング本体の間隔は15mm以下としてください。
・通気構法(木胴縁12×40以上@610以下)にも対応可能です。サイディングを留め付けるテクスビスシンワッシャーは木胴縁を貫通させ鉄骨胴縁に効かせてください。
・横継ぎ部の胴縁は、2C100×50×20×2.3以上または□100×100×2.3以上としてください。

(注)せっこうボードの目地処理はガラス繊維テープ(厚さ0.2mm以上、幅50mm以上)+せっこうボード目地処理材(材質:せっこう系または炭酸カルシウム系、使用量:30g/m以上)を使用してください。

材料認定

認定番号をクリックするとPDF形式の認定書が表示されます。

※ロ準耐二号の建築物には、準不燃認定番号を使用してください。
