[専門業者様向け資料]
防耐火認定図書
仕様図は代表的な仕様を掲載しております。詳細は認定書をご確認ください。
せっこうボード目地処理材は、せっこうボードメーカーが推奨するものを使用してください。
たて張り時のたて継ぎ部にアルミ縦用スターター15を使用すると、防耐火構造認定の対象外となります。
アイジーサイディング 木造下地/軸組工法/45分準耐火構造
認定番号をクリックするとPDF形式の認定書が表示されます。

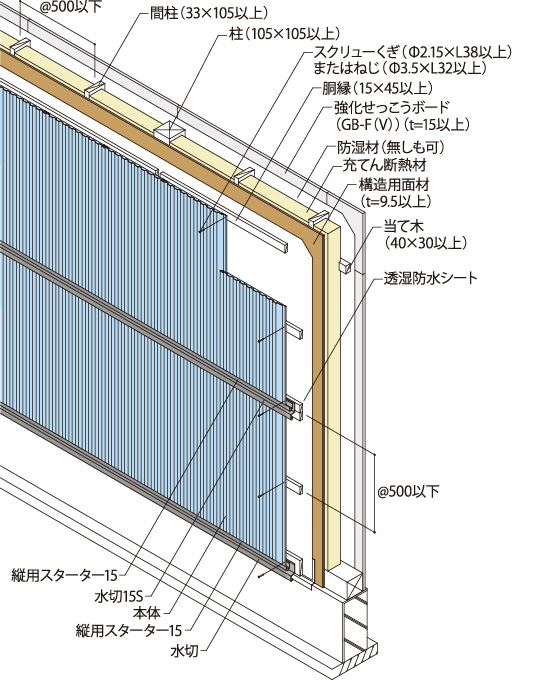

- タテ
- 通気
- 充てん断熱 無機繊維系
認定番号 :
QF045BE-1658
- 木造
軸組 - 45分
準耐火
タテ
単位:mm
商品名 | たて張り | よこ張り |
---|---|---|
SP-ガルボウ | ◯ | - |
SP-ビレクト | - | - |
SP-ガルブライトⅡ | - | - |
SP-ガルスパン | - | - |
SF-ガルステージシャイン | - | - |
NFI NPT NP |
- | - |
銘壁 | - | - |
伸壁Ⅱ | - | - |
- 構造用面材
-
木質系ボード(厚さ9mm以上)
構造用合板
構造用パネル(OSB)
パーティクルボード
MDF
セメント板(厚さ9mm以上)
木質系セメント板
パルプセメント板
繊維強化セメント板
繊維混入けい酸カルシウム板
火山性ガラス質複層板(厚さ9mm以上)
せっこうボード(厚さ9.5mm以上)
- 充てん断熱材
-
以下のいずれか一仕様
・グラスウール
・ロックウール
密度16kg/m3 厚さ100mm以上
- 内装材
-
単体張りの場合
強化せっこうボード
(JIS A 6901、不燃材料NM-8615(GB-F(V)))
厚さ15mm以上
重ね張りの場合
強化せっこうボード
(JIS A 6901、不燃材料NM-8615(GB-F(V)))
厚さ12.5mm以上+12.5mm以上
・強化せっこうボードの横目地には当て木(40mm×30mm以上)を入れてください。
・せっこうボードの目地処理は、必要に応じてせっこうボード用目地処理材を使用してください。
- 備考
- ・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
- タテ
- 通気
- 充てん断熱 無機繊維系
- 木造
軸組 - 45分
準耐火
タテ
単位:mm
商品名 | たて張り | よこ張り |
---|---|---|
SP-ガルボウ | - | - |
SP-ビレクト | - | - |
SP-ガルブライトⅡ | - | - |
SP-ガルスパン | ◯ | - |
SF-ガルステージシャイン | - | - |
NFI NPT NP |
- | - |
銘壁 | - | - |
伸壁Ⅱ | - | - |
- 断熱材
-
以下のいずれか一仕様
・グラスウール
・ロックウール
密度16kg/m3 厚さ100mm以上
- 構造用面材
-
QF045BE-1444(1):無し
QF045BE-1444(2)
構造用合板(厚さ5mm以上)
構造用パネル(厚さ9mm以上)
パーティクルボード(厚さ9mm以上)
繊維板(厚さ5mm以上)
木質系セメント板(厚さ12mm以上)
パルプセメント板(厚さ6mm以上)
繊維強化セメント板(厚さ4mm以上)
火山性ガラス質複層板(厚さ6mm以上)
窯業系サイディング(厚さ14mm以上)
せっこうボード(厚さ9.5mm以上)
強化せっこうボード(厚さ12.5mm以上)
- 備考
-
・縦継ぎ部には、水切15Sと縦用スターター15の施工が必須となります。
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
- タテ
- 通気
- 充てん断熱 無機繊維系
- 木造
軸組 - 45分
準耐火
タテ
単位:mm
商品名 | たて張り | よこ張り |
---|---|---|
SP-ガルボウ | - | - |
SP-ビレクト | - | - |
SP-ガルブライトⅡ | ◯ | - |
SP-ガルスパン | - | - |
SF-ガルステージシャイン | - | - |
NFI NPT NP |
- | - |
銘壁 | - | - |
伸壁Ⅱ | - | - |
- 断熱材
-
以下のいずれか一仕様
・グラスウール
・ロックウール
密度16kg/m3 厚さ100mm以上
- 構造用面材
-
QF045BE-1489(1):無し
QF045BE-1489(2)
構造用合板(厚さ5mm以上)
構造用パネル(厚さ9mm以上)
パーティクルボード(厚さ9mm以上)
繊維板(厚さ5mm以上)
木質系セメント板(厚さ9mm以上)
パルプセメント板(厚さ6mm以上)
繊維強化セメント板(厚さ4mm以上)
火山性ガラス質複層板(厚さ6mm以上)
窯業系サイディング(厚さ14mm以上)
せっこうボード(厚さ9.5mm以上)
強化せっこうボード(厚さ12.5mm以上)
- 備考
-
・縦継ぎ部には、水切15Sと縦用スターター15の施工が必須となります。
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
- タテ
- 通気
- 充てん断熱 無機繊維系
- 木造
軸組 - 45分
準耐火
タテ
単位:mm
商品名 | たて張り | よこ張り |
---|---|---|
SP-ガルボウ | - | - |
SP-ビレクト | - | - |
SP-ガルブライトⅡ | - | - |
SP-ガルスパン | - | - |
SF-ガルステージシャイン | - | - |
NFI NPT NP |
- | - |
銘壁 | - | - |
伸壁Ⅱ | - | - |
- 断熱材
-
以下のいずれか一仕様
・グラスウール
・ロックウール
密度16kg/m3 厚さ100mm以上
- 構造用面材
-
QF045BE-1130:木質系ボード(厚さ9mm以上)
構造用合板
構造用パネル
パーティクルボード
MDF
QF045BE-1131:セメント板(厚さ9mm以上)
木質系セメント板
パルプセメント板
繊維強化セメント板
繊維混入けい酸カルシウム板
QF045BE-1132:
火山性ガラス質複層板(厚さ9mm以上)
QF045BE-1133:
せっこうボード(厚さ9.5mm以上)
強化せっこうボード(厚さ12.5mm以上)
- 備考
-
・縦継ぎ部には、水切15Sと縦用スターター15の施工が必須となります。
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
・せっこうボードの横目地には当て木(45mm×30mm以上)を入れてください。
・強化せっこうボードは、厚さ12.5mm以上の重ね張りも可能です。
(注)ガラス繊維テープ(厚さ0.2mm以上、幅50mm以上)+せっこうボード目地処理材(使用量:30g/m以上)
- タテ
- 通気
- 充てん断熱 無機繊維系
認定番号 :
QF045BE-1443
- 木造
軸組 - 45分
準耐火
タテ
単位:mm
商品名 | たて張り | よこ張り |
---|---|---|
SP-ガルボウ | - | - |
SP-ビレクト | - | - |
SP-ガルブライトⅡ | - | - |
SP-ガルスパン | ◯ | - |
SF-ガルステージシャイン | - | - |
NFI NPT NP |
- | - |
銘壁 | - | - |
伸壁Ⅱ | - | - |
- 断熱材
-
以下のいずれか一仕様
・グラスウール
・ロックウール
密度16kg/m3 厚さ100mm以上
- 構造用面材
-
木質系ボード(厚さ9mm以上)
構造用合板
構造用パネル
パーティクルボード
MDF
セメント板(厚さ9mm以上)
木質系セメント板
パルプセメント板
繊維強化セメント板
繊維混入けい酸カルシウム板
火山性ガラス質複層板(厚さ9mm以上)
せっこうボード(厚さ9.5mm以上)
強化せっこうボード(厚さ12.5mm以上)
- 備考
-
・縦継ぎ部には、水切15Sと縦用スターター15の施工が必須となります。
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
- タテ
- 通気
- 充てん断熱 無機繊維系
認定番号 :
QF045BE-1492
- 木造
軸組 - 45分
準耐火
タテ
単位:mm
商品名 | たて張り | よこ張り |
---|---|---|
SP-ガルボウ | - | - |
SP-ビレクト | - | - |
SP-ガルブライトⅡ | ◯ | - |
SP-ガルスパン | - | - |
SF-ガルステージシャイン | - | - |
NFI NPT NP |
- | - |
銘壁 | - | - |
伸壁Ⅱ | - | - |
- 断熱材
-
以下のいずれか一仕様
・グラスウール
・ロックウール
密度16kg/m3 厚さ100mm以上
- 構造用面材
-
木質系ボード(厚さ9mm以上)
構造用合板
構造用パネル
パーティクルボード
MDF
セメント板(厚さ9mm以上)
木質系セメント板
パルプセメント板
繊維強化セメント板
繊維混入けい酸カルシウム板
火山性ガラス質複層板(厚さ9mm以上)
窯業系サイディング(厚さ14mm以上)
せっこうボード(厚さ9.5mm以上)
強化せっこうボード(厚さ12.5mm以上)
- 備考
-
・縦継ぎ部には、水切15Sと縦用スターター15の施工が必須となります。
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
・せっこうボードの横目地には当て木(40mm×30mm以上)を入れてください。
・強化せっこうボードは、厚さ12.5mm以上の重ね張りも可能です。
(注)ガラス繊維テープ(厚さ0.2mm以上、幅50mm以上)+せっこうボード目地処理材(使用量:30g/m以上)
- ヨコ
- 通気・直張
- 充てん断熱 無機繊維系
認定番号 :
QF045BE-0345
- 木造
軸組 - 45分
準耐火
ヨコ
単位:mm
商品名 | たて張り | よこ張り |
---|---|---|
SP-ガルボウ | - | - |
SP-ビレクト | - | ○ |
SP-ガルブライトⅡ | - | ○ |
SP-ガルスパン | - | ◯ |
SF-ガルステージシャイン | - | ○ |
NFI NPT NP |
- | ◯ |
銘壁 | - | - |
伸壁Ⅱ | - | ◯ |
- 断熱材
-
以下のいずれか一仕様
・グラスウール
・ロックウール
密度10kg/m3 厚さ75mm以上
- 備考
-
・せっこうボードの横目地には当て木(15mm×45mm以上)を入れてください。
・せっこうボードは、厚さ12.5mm以上と厚さ9.5mm以上の重ね張りも可能です。
- 構造用面材は構造用合板、構造用パネル(OSB)、火山性ガラス質複層板、MDFなどがお使いいただけます。

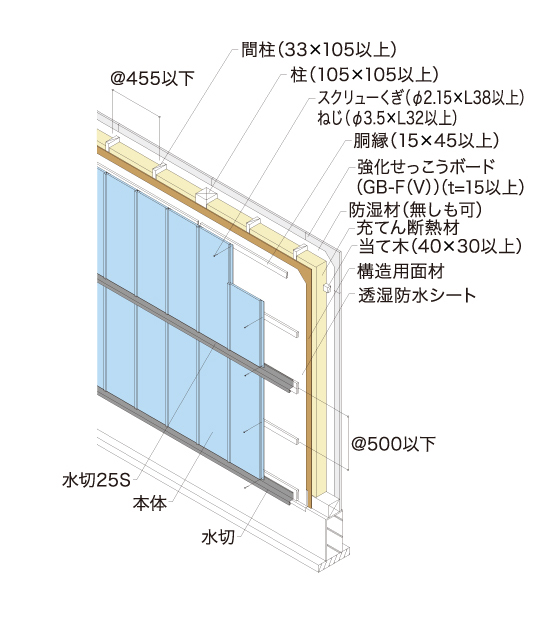

- タテ
- 通気
- 充てん断熱 発泡プラスチック系
認定番号 :
QF045BE-1686
- 木造
軸組 - 45分
準耐火
タテ
単位:mm
商品名 | たて張り | よこ張り |
---|---|---|
SP-ガルボウ | - | - |
SP-ビレクト | - | - |
SP-ガルブライトⅡ | - | - |
SP-ガルスパン | ◯ | - |
SF-ガルステージシャイン | - | - |
NFI NPT NP |
- | - |
銘壁 | - | - |
伸壁Ⅱ | - | - |
- 構造用面材
-
木質系ボード(厚さ9mm以上)
構造用合板
構造用パネル(OSB)
パーティクルボード
MDF
セメント板(厚さ9mm以上)
木質系セメント板
パルプセメント板
繊維強化セメント板
繊維混入けい酸カルシウム板
火山性ガラス質複層板(厚さ9mm以上)
せっこうボード(厚さ9.5mm以上)
- 充てん断熱材
-
・吹付け硬質ウレタンフォーム
厚さ95±10mm
株式会社日本アクア製「アクアフォームLITE(密度10±2kg/m3)」を使用してください。
- 内装材
-
単体張りの場合
強化せっこうボード
(JIS A 6901、不燃材料NM-8615(GB-F(V)))
厚さ15mm以上
重ね張りの場合
強化せっこうボード
(JIS A 6901、不燃材料NM-8615(GB-F(V)))
厚さ12.5mm以上+12.5mm以上
・強化せっこうボードの横目地には当て木(40mm×30mm以上)を入れてください。
・せっこうボードの目地処理は、必要に応じてせっこうボード用目地処理材を使用してください。
- 備考
-
・縦継ぎ部にアルミ縦用スターター15を使用すると、防耐火構造認定の対象外となります。
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
- ヨコ
- 通気
- 充てん断熱 無機繊維系
認定番号 :
QF045BE-1697
- 木造
軸組 - 45分
準耐火
ヨコ
単位:mm
商品名 | たて張り | よこ張り |
---|---|---|
SP-ガルボウ | - | - |
SP-ビレクト | - | ◯ |
SP-ガルブライトⅡ | - | - |
SP-ガルスパン | - | - |
SF-ガルステージシャイン | - | - |
NFI NPT NP |
- | - |
銘壁 | - | - |
伸壁Ⅱ | - | - |
- 構造用面材
-
・ボード用原紙張/
ガラス繊維混入せっこう板(QM-0954-1)[吉野石膏株式会社製 EXハイパー](厚さ9.5mm以上)
・ボード用原紙張/
せっこう板(QM-1040)[チヨダウーテ株式会社製 チヨダ外壁ボード](厚さ9.5mm以上)
・ボード用原紙張/
ガラス繊維混入せっこう板(RM-0059)[吉野石膏株式会社製 EXプログレ](厚さ9.5mm以上)
・両面ボード用原紙張/
せっこう板(NM-4127)[吉野石膏株式会社製 EXボード](厚さ9.5mm以上)
※耐力壁として使用の場合には各社の仕様をご確認ください。
- 充てん断熱材
-
・吹付け硬質ウレタンフォーム
厚さ95±10mm
・株式会社日本アクア製「アクアフォーム(密度14±2kg/m3)」または「アクアフォームLITE(密度10±2kg/m3)」を使用してください。
- 内装材
-
単体張りの場合
・強化せっこうボード(GB-F(V))
(JIS A 6901、不燃材料NM-8615適合品)
厚さ15mm以上
重ね張りの場合
・強化せっこうボード(GB-F(V))
(JIS A 6901、不燃材料NM-8615適合品)
厚さ12.5mm以上+12.5mm以上
・強化せっこうボードの横目地には当て木(40×30以上)を入れてください。
・強化せっこうボードの目地部には、必要に応じてせっこうボード目地処理材を施工してください。
- 備考
- ・横継ぎ部の左右サイディング本体の間隔は15mm以下としてください。
- タテ
- 通気
- 外張断熱
認定番号 :
QF045BE-1457
- 木造
軸組 - 45分
準耐火
タテ
単位:mm
商品名 | たて張り | よこ張り |
---|---|---|
SP-ガルボウ | - | - |
SP-ビレクト | - | - |
SP-ガルブライトⅡ | - | - |
SP-ガルスパン | ◯ | - |
SF-ガルステージシャイン | - | - |
NFI NPT NP |
- | - |
銘壁 | - | - |
伸壁Ⅱ | - | - |
- 外張断熱材
-
・フェノールフォーム板
厚さ40mm
- フェノールフォーム板は、旭化成建材株式会社が製造する「ネオマフォーム」を使用してください。
- 充てん断熱材
-
以下のいずれか一仕様
・グラスウール
・ロックウール
密度16kg/m3 厚さ75mm以上
- 備考
-
・縦継ぎ部にアルミ縦用スターター15を使用すると防耐火構造認定の対象外となります。
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
- 構造用面材は構造用合板、構造用パネル(OSB)、火山性ガラス質複層板、MDFなどがお使いいただけます。
- タテ
- 通気
- 外張断熱
認定番号 :
QF045BE-1578
- 木造
軸組 - 45分
準耐火
タテ
単位:mm
商品名 | たて張り | よこ張り |
---|---|---|
SP-ガルボウ | - | - |
SP-ビレクト | - | - |
SP-ガルブライトⅡ | - | - |
SP-ガルスパン | ○ | - |
SF-ガルステージシャイン | - | - |
NFI NPT NP |
- | - |
銘壁 | - | - |
伸壁Ⅱ | - | - |
- 外張断熱材
-
(1)~(4)のいずれか一仕様
(1)押出法ポリスチレンフォーム保温板
(2)押出法ポリスチレンフォーム断熱材
(3)ビーズ法ポリスチレンフォーム保温板
(4)ビーズ法ポリスチレンフォーム断熱材
密度40kg/m3以下 厚さ15~100mm
- 構造用面材
-
木質系ボード(厚さ9mm以上)
構造用合板
構造用パネル
パーティクルボード
MDF
セメント板(厚さ9mm以上)
木質系セメント板
パルプセメント板
繊維強化セメント板
繊維混入けい酸カルシウム板
火山性ガラス質複層板(厚さ9mm以上)
せっこうボード(厚さ9.5mm以上)
- 充てん断熱材
-
以下のいずれか一仕様
・グラスウール
・ロックウール
密度16kg/m3 厚さ100mm以上
- 内装材
-
単体張りの場合
強化せっこうボード
(JIS A 6901、不燃材料NM-8615(GB-F(V)))
厚さ15mm以上
重ね張りの場合
強化せっこうボード
(JIS A 6901、不燃材料NM-8615(GB-F(V)))
厚さ12.5mm以上+12.5mm以上
・強化せっこうボードの横目地には当て木(40mm×30mm以上)を入れてください。
・せっこうボードの目地処理は、必要に応じてせっこうボード用目地処理材を使用してください。
- 備考
-
・縦継ぎ部にアルミ縦用スターター15を使用すると防耐火構造認定の対象外となります。
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
