［専門業者様向け資料］

防耐火認定図書

仕様図は代表的な仕様を掲載しております。詳細は認定書をご確認ください。
せっこうボード目地処理材は、せっこうボードメーカーが推奨するものを使用してください。
たて張り時のたて継ぎ部にアルミ縦用スターター15を使用すると、防耐火構造認定の対象外となります。

アイジーサイディング 木造下地／軸組工法／防火構造

認定番号をクリックするとPDF形式の認定書が表示されます。

  • タテ・ヨコ
  • 通気
  • 充てん断熱 無機繊維系
認定番号 :  PC030BE-0703
  • 木造
    軸組
  • 防火

タテ

単位：mm

PC030BE-0703タテ

ヨコ

単位：mm

PC030BE-0703ヨコ

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア ◯ -
SP-ガルボウ ◯ -
SP-ビレクト - ◯
SP-ガルブライトⅡ ◯ ◯
SP-ガルスパン ◯ ◯
SP-ヘアリナ ◯ ◯
SF-ガルステージシャイン ◯ ◯
NFI
NPT
NP 		◯ ◯
銘壁 ◯ -
伸壁Ⅱ ◯ ◯
断熱材
(1)～(2)のいずれか一仕様

(1)グラスウール
(2)ロックウール

密度10kg/m3　厚さ50mm以上
備考
  • 構造用面材は構造用合板、構造用パネル（OSB）、火山性ガラス質複層板、MDFなどがお使いいただけます。
  • タテ・ヨコ
  • 通気
  • 充てん断熱 発泡プラスチック系／無機繊維系
認定番号 :  PC030BE-0558
  • 木造
    軸組
  • 防火

タテ

単位：mm

PC030BE-0558タテ

ヨコ

単位：mm

PC030BE-0558ヨコ

■屋内側は真壁にも対応しています。

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア ◯ -
SP-ガルボウ ◯ -
SP-ビレクト - ◯
SP-ガルブライトⅡ ◯ ◯
SP-ガルスパン ◯ ◯
SP-ヘアリナ ◯ ◯
SF-ガルステージシャイン ◯ ◯
NFI
NPT
NP 		◯ ◯
銘壁 - -
伸壁Ⅱ ◯ ◯
断熱材
(1)～(6)のいずれか一仕様

(1)フェノールフォーム保温板※1
(2)押出法ポリスチレンフォーム保温板※1
(3)硬質ウレタンフォーム保温板※1
(4)吹付け硬質ウレタンフォーム断熱材※1
(5)グラスウール※2
(6)ロックウール※2

※1　厚さ15mm以上　105mm以下
※2　密度10kg/m3　厚さ50mm以上
備考
  • 構造用面材は構造用合板、構造用パネル（OSB）、火山性ガラス質複層板、MDFなどがお使いいただけます。
  • タテ
  • 通気
  • 充てん断熱 発泡プラスチック系
認定番号 :  PC030BE-4122
  • 木造
    軸組
  • 防火

タテ

単位：mm

PC030BE-4122タテ

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア - -
SP-ガルボウ - -
SP-ビレクト - -
SP-ガルブライトⅡ - -
SP-ガルスパン ◯ -
SP-ヘアリナ - -
SF-ガルステージシャイン - -
NFI
NPT
NP 		- -
銘壁 - -
伸壁Ⅱ - -
断熱材
・吹付け硬質ウレタンフォーム
厚さ95±10mm
株式会社日本アクア製「アクアフォーム（密度14±2kg/m3）」
または「アクアフォームLITE（密度10±2kg/m3」を使用してください。
備考
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
  • ヨコ
  • 通気
  • 充てん断熱 セルローズファイバー
認定番号 :  PC030BE-1010
  • 木造
    軸組
  • 防火

ヨコ

単位：mm

PC030BE-1010ヨコ

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア - -
SP-ガルボウ - -
SP-ビレクト - ◯
SP-ガルブライトⅡ - -
SP-ガルスパン - -
SP-ヘアリナ - ◯
SF-ガルステージシャイン - -
NFI
NPT
NP 		- ◯
銘壁 - -
伸壁Ⅱ - ◯
断熱材
・セルローズファイバー
密度40～60kg/m3
厚さ105mm以上（柱の見込み寸法と同じ）
備考
-
  • ヨコ
  • 通気
  • 充てん断熱 セルローズファイバー
認定番号 :  PC030BE-3532
  • 木造
    軸組
  • 防火

ヨコ

単位：mm

PC030BE-3532ヨコ

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア - -
SP-ガルボウ - -
SP-ビレクト - -
SP-ガルブライトⅡ - -
SP-ガルスパン - ◯
SP-ヘアリナ - -
SF-ガルステージシャイン - -
NFI
NPT
NP 		- -
銘壁 - -
伸壁Ⅱ - -
断熱材
・セルローズファイバー
密度40kg/m3以上
厚さ105mm以上
備考
・横継ぎ部の左右サイディング本体の間隔は15mm以下としてください。
  • ヨコ
  • 通気
  • 充てん断熱 セルローズファイバー
認定番号 :  PC030BE-3664
  • 木造
    軸組
  • 防火

ヨコ

単位：mm

PC030BE-3664ヨコ

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア - -
SP-ガルボウ - -
SP-ビレクト - -
SP-ガルブライトⅡ - -
SP-ガルスパン - -
SP-ヘアリナ - -
SF-ガルステージシャイン - ◯
NFI
NPT
NP 		- -
銘壁 - -
伸壁Ⅱ - -
断熱材
・セルローズファイバー
密度40kg/m3以上
厚さ105mm以上
備考
-
  • ヨコ
  • 通気
  • 充てん断熱 セルローズファイバー
認定番号 :  PC030BE-3665
  • 木造
    軸組
  • 防火

ヨコ

単位：mm

PC030BE-3665ヨコ

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア - -
SP-ガルボウ - -
SP-ビレクト - -
SP-ガルブライトⅡ - ◯
SP-ガルスパン - -
SP-ヘアリナ - -
SF-ガルステージシャイン - -
NFI
NPT
NP 		- -
銘壁 - -
伸壁Ⅱ - -
断熱材
・セルローズファイバー
密度40kg/m3以上
厚さ105mm以上
備考
-
  • タテ
  • 通気
  • 充てん断熱 セルローズファイバー
認定番号 :  PC030BE-4206
  • 木造
    軸組
  • 防火

タテ

単位：mm

PC030BE-4206タテ

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア - -
SP-ガルボウ - -
SP-ビレクト - -
SP-ガルブライトⅡ - -
SP-ガルスパン ◯ -
SP-ヘアリナ - -
SF-ガルステージシャイン - -
NFI
NPT
NP 		- -
銘壁 - -
伸壁Ⅱ - -
断熱材
・セルローズファイバー
55±6㎏/m3
厚さ105mm以上
備考
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
  • ヨコ
  • 直張
  • 充てん断熱 無機繊維系
認定番号 :  PC030BE-0409
  • 木造
    軸組
  • 防火

ヨコ

単位：mm

PC030BE-0409ヨコ

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア - -
SP-ガルボウ - -
SP-ビレクト - -
SP-ガルブライトⅡ - -
SP-ガルスパン - ◯
SP-ヘアリナ - -
SF-ガルステージシャイン - -
NFI
NPT
NP 		- ◯
銘壁 - -
伸壁Ⅱ - ◯
断熱材
(1)～(2)のいずれか一仕様

(1)グラスウール
(2)ロックウール

密度10kg/m3　厚さ50mm以上
備考
  • 構造用面材は構造用合板、構造用パネル（OSB）、火山性ガラス質複層板、MDFなどがお使いいただけます。
  • タテ・ヨコ
  • 通気
  • 外張断熱
認定番号 :  PC030BE-0536
  • 木造
    軸組
  • 防火

タテ

単位：mm

PC030BE-0536タテ

ヨコ

単位：mm

PC030BE-0536ヨコ

■屋内側は真壁にも対応しています。

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア ○ -
SP-ガルボウ ○ -
SP-ビレクト - ○
SP-ガルブライトⅡ ○ ○
SP-ガルスパン ○ ○
SP-ヘアリナ ○ ○
SF-ガルステージシャイン ○ ○
NFI
NPT
NP 		○ ◯
銘壁 - -
伸壁Ⅱ ○ ◯
断熱材
(1)～(3)のいずれか一仕様

(1)フェノールフォーム保温板
(2)押出法ポリスチレンフォーム保温板
(3)硬質ウレタンフォーム保温板

厚さ15mm以上　105mm以下
備考
  • 構造用面材は構造用合板、構造用パネル（OSB）、火山性ガラス質複層板、MDFなどがお使いいただけます。
  • タテ
  • 通気
  • 外張断熱
認定番号 :  PC030BE-3649(1) PC030BE-3649(2) PC030BE-3649(3) PC030BE-3649(4)
  • 木造
    軸組
  • 防火

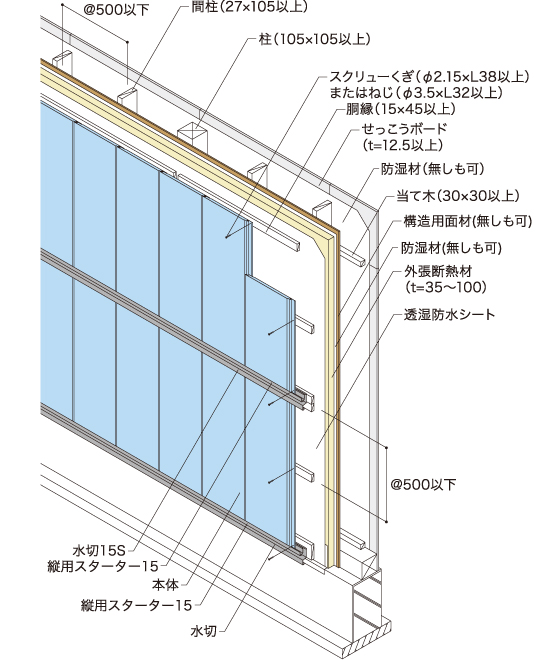

タテ

PC030BE-3649(1),(2)

単位：mm

PC030BE-3649(1),(2),(3),(4)タテ

タテ

PC030BE-3649(3),(4)

単位：mm

PC030BE-3649(1),(2),(3),(4)タテ

■屋内側は真壁にも対応しています。

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア - -
SP-ガルボウ - -
SP-ビレクト - -
SP-ガルブライトⅡ - -
SP-ガルスパン ○ -
SP-ヘアリナ - -
SF-ガルステージシャイン - -
NFI
NPT
NP 		- -
銘壁 - -
伸壁Ⅱ - -
外張断熱材
・フェノールフォーム板
厚さ35mm以上、100mm以下

  • フェノールフォーム板は、旭化成建材株式会社が製造する「ネオマフォーム」を使用してください。
構造用面材
PC030BE-3649(1),(3)：
・無し

PC030BE-3649(2),(4)：
構造用合板、構造用パネル（OSB）、火山性ガラス質複層板などがお使いいただけます。
充てん断熱材
PC030BE-3649(1),(2)：
・無し

PC030BE-3649(3),(4)：以下のいずれか一仕様
・グラスウール
・ロックウール
  密度10kg/m3　厚さ50mm以上
備考
・せっこうボードの横目地には当て木（30mm×30mm以上）を入れてください。
・縦継ぎ部にアルミ縦用スターター15を使用すると、防耐火構造認定の対象外となります。
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
  • タテ
  • 通気
  • 外張断熱
認定番号 :  PC030BE-4252(1) PC030BE-4252(2) PC030BE-4252(3) PC030BE-4252(4)
  • 木造
    軸組
  • 防火

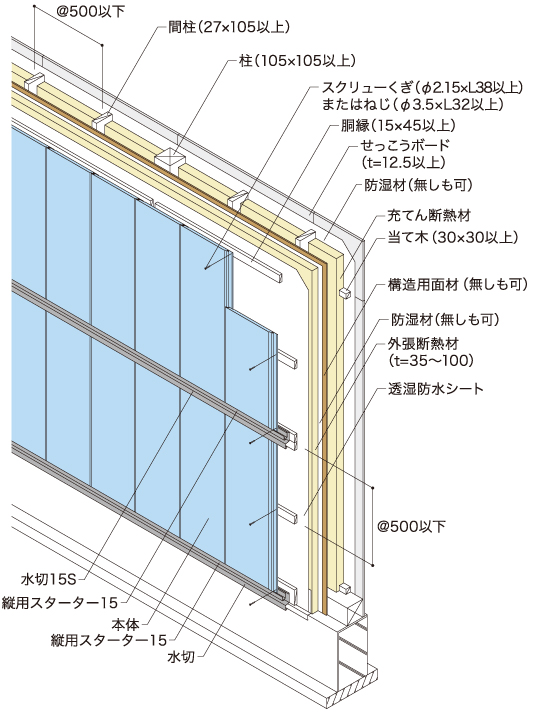

タテ

PC030BE-4252(1),(2)

単位：mm

PC030BE-4252(1),(2),(3),(4)タテ

タテ

PC030BE-4252(3),(4)

単位：mm

PC030BE-4252(1),(2),(3),(4)タテ

■屋内側は真壁にも対応しています。

対応商品
商品名 たて張り よこ張り
SP-ガルスクエア - -
SP-ガルボウ - -
SP-ビレクト - -
SP-ガルブライトⅡ ○ -
SP-ガルスパン - -
SP-ヘアリナ - -
SF-ガルステージシャイン - -
NFI
NPT
NP 		- -
銘壁 - -
伸壁Ⅱ - -
外張断熱材
・フェノールフォーム板
厚さ35mm以上、100mm以下

  • フェノールフォーム板は、旭化成建材株式会社が製造する「ネオマフォーム」を使用してください。
構造用面材
PC030BE-4252(1),(3)：
・無し

PC030BE-4252(2),(4)：
構造用合板、構造用パネル（OSB）、火山性ガラス質複層板などがお使いいただけます。
充てん断熱材
PC030BE-4252(1),(2)：
・無し

PC030BE-4252(3),(4)
・グラスウール
・ロックウール
  密度10kg/m3　厚さ50mm以上
備考
・せっこうボードの横目地には当て木（30mm×30mm以上）を入れてください。
・縦継ぎ部にアルミ縦用スターター15を使用すると、防耐火構造認定の対象外となります。
・縦継ぎ部の上下サイディング本体の間隔は35mm以下としてください。
